troisième étape?

Pour faire un branchement avec un poêle avec échangeur, il faudrait se fier au schéma ci-dessous. Mais je ne suis pas sur que nous avons besoin chez nous  d´un système qui gère 400 l d´eau.

Les 2 panneaux solaires sur notre toit sont reliés avec un réservoir d´eau de 300l juste à coté du chauffe-eau à bois dans la salle d´eau  qui a lui 100 l. Le chauffe-eau avec un échangeur peut être relié avec le ballon de stockage à condition que le ballon ait un deuxième échangeur intégré.

Pour un branchement classique il faut voir le schéma 3 pour comprendre cela  Mais je ne suis

même pas sur d´avoir besoin un branchement comme sur le schéma 2 pour chauffer 300 l d´eau en  plus. Evidemment l´eau dans le ballon isolé reste  bien plus longtemps chaude dans la journée.

Si j´ ai besoin d´un peu plus d´eau parce que 3 personnes veulent prendre une douche, je chaufferai simplement quelques minutes plus longtemps au lieu d´investir beaucoup plus d´argent.

Maintenant il y a une solution sur le schéma 2 qui est très simple à faire et pas chère

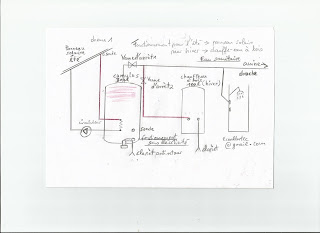

                                                                                           schema 1

Il y a seulement un échangeur dans le ballon de stockage prévu pour le solaire,

avec ce schéma on voit bien qu´on peut quand-même stocker en plus

 l´eau chaude dans le ballon qui  est produit par le chauffe-eau bois.

Pour celui qui  a besoin beaucoup d´eau chaude c´est une solution

puisqu´il faut seulement rajouter un tuyau  de cuivre

Attention quand-même puisque´il faut rajouter tout un

système électronique de gestion  et de surveillance

schema 2



                                     branchement classique avec un réservoir qui a deux
                                                         échangeurs intégrés dans le réservoir

                                                                                         schema  3



Qu'on le nomme bouilleur  ou chauffe-eau le principe reste le même dans les grandes lignes.

L'eau circule entre le foyer et le ballon de stockage. La chaleur du feu est transmise à l'eau par un échangeur, l'eau chaude produite peut ensuite être stockée dans un ballon de stockage.
L'installation nécessite un système de contrôle pour réguler la température et la pression de l'eau. Généralement, ce système est composé des éléments suivants : - vase d'expansion et soupape pour réguler la pression, - vannes thermiques pour contrôler la température, - pompe pour faire circuler l'eau et éviter la corrosion


L'échangeur à eau (bouilleur) est placé directement dans le foyer du poêle à bois. Lorsque la température de l'eau dans le bouilleur atteint 60°, une pompe permet d'acheminer l'eau vers le ballon de stockage.


L'eau chaude ainsi produite peut être utilisée pour l´eau chaude sanitaire.

La surpression peut soit être absorbée par un vase d’expansion (de chauffage ou sanitaire), soit être évacuée par une soupape si la pression dépasse la tare de celle-ci. . Les chaudières et chauffe-eau installés sans vase d’expansion correctement dimensionnés voient leurs soupapes s’ouvrir et se refermer régulièrement, et rester bloquées en position ouverte : elles coulent. Les groupes de sécurité de chauffe-eau coulent et les chaudières perdent de la pression. C’est normal, et pour y remédier, il faut regarder la taille et l’état du vase d’expansion.

Alors si vous voulez brancher le poêle plus tard sur le système d’eau chaude à la maison vous devriez rajouter un vase d´expansion. Si vous voulez comprendre un peu plus sur ce sujet vous pouvez lire l´article: explications techniques annexe
